手机怎么变成望远镜?拆客Now拆解Reno 10倍变焦版

距离发布不足半个月,OPPO Reno 10倍变焦版(以下简称Reno)正式开启了预售。虽然发布会上产品讲解不少,会后评测也有许多。但机身内部构造的奥秘仍旧值得一说。

去年,OPPO Find X正式亮相,算是开启了这家公司对于升降式结构与全面屏的进一步探索;时隔一年,今年OPPO新系列Reno在强调创意创新的同时,自然也就把升降式结构、十倍混合光变等技术融入其中。以上两点也是此次拆机的重点部分。

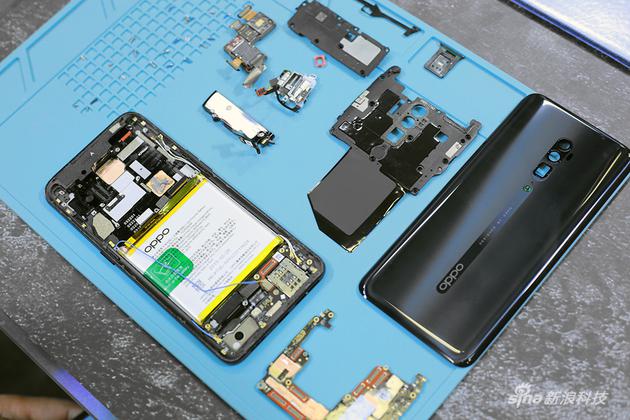

恩,阶段性全家福恩,阶段性全家福

首先是加热后盖拆卸后壳,这次Reno在机身大量使用胶水加固,但位置都比较常规。单次加热后用翘片可以很简单的搞定。

后壳部分比较清爽,除了对侧旋升降式结构与底部做了大量填胶,其余部分并不“抢戏”。甚至是一般会被安排在后壳上的NFC也被挪到了电池部分。应该说是减少了后壳万一需要更换时的维修难度。

另外,从背面能看到官方称为O-Dot的陶瓷小绿点,在背部正面起到镜头防磨损的与视觉优化作用。

机身背面是一个典型的三段式结构布局,乍一看上去除了NFC的线圈位置比较靠近电池,并没有太多不同。更多的秘密都被藏在上部的塑料盖板下。

塑料盖板与NFC相连塑料盖板与NFC相连

Reno的塑料盖板整体与NFC线圈连接在一起;翻看盖板两侧能看到不少针对结构做的改动,比如对镜头 加塑料垫圈保护、给核心散热区凝胶 做凹槽、甚至还给闪光灯触点做了一圈导线。从这种对盖板的运用,不难猜到机器本身的紧凑程度与细致程度。

一个新形势一个新形势

照例是拆FPC排线和各种同轴线,有意思的是我们在主副版FPC上还看到了Reno发布会上提到的第三颗麦克风,这种新手法在此前的拆解中从未见到,也从侧面说明了手机本身的“紧凑”。

背面散热处理 铜箔+纳米碳铜+凝胶背面散热处理 铜箔+纳米碳铜+凝胶

至此,本次拆解主角——侧旋式升降结构和后置十倍混合变焦三摄基本就都在眼前了。由于这两部分,再加上滑轨,留给顶部PCB主板的空间并不多。换句话说,主板上排布会更紧凑。

正面散热 铜箔+硅脂+铜管正面散热 铜箔+硅脂+铜管

本次拆机的核心在于侧旋式升降结构以及十倍混合变焦,所以关于主板我们只做简单解读。在拆解过程注意到,本机对于主板的散热有着很好的层次与逻辑。首先是在正反面金属屏蔽罩都做了匀称的铜箔散热。随后又是在CPU核心区的前后两面分别加了硅脂与凝胶。透过防滚架硅脂和镂空,也不难发觉后面的铜管。

BTB做了橡胶垫圈防护BTB做了橡胶垫圈防护

另外OPPO这款机器对BTB周边以及镜头周边都有软胶防护圈保护。论及精密程度以及密度之高,几乎可以说是上半年这波旗舰机的巅峰水准。额,当然拆起来也是难度不低。

这次升降机构的内容有所减少这次升降机构的内容有所减少

拉回来说侧旋式升降结构,过去这一年我们拆解了太多的升降结构组件,但Reno又不太一样。这颗集合了前置摄像头、柔光灯、听筒、麦克风、后置闪光灯的模组,采用不对称的侧旋结构,并且将步进马达放置在了右侧,传动部件则是采用了小体积的七齿齿轮箱。

动力原理动力原理

好处有几个,首先是侧滑有着更低的自由度,或者按照白话解读就是滑轨本身在y轴上的运动更稳定。整个升降式结构以机身右侧的一个点为中心做圆弧运动,导轨则有金属中框构成,相比单纯的双滑轨直上直下确实稳定度大很多,新加入的小七齿齿轮则进一步降低了机械运动的声音。另外在拆解过程当中,这个由胶以及螺丝固定的组将在机身上异常牢固。

被封装成一个整体的升降式结构被封装成一个整体的升降式结构
步进马达步进马达

最后Reno弹出的部分还集成了扬声器的功能,并通过中框顶部的缝隙将声音传出,这都是其顶部额头更窄的原因。

三颗镜头数据与功能三颗镜头数据与功能

终于轮到本次拆机的核心——十倍混合光变的硬件模组登场了。整个模组由上自下三颗镜头分别索尼4800万像素主镜、800万像素广角镜头以及最核心的1300万像素长焦镜头。三颗镜头被金属防滚架固定在一起呈L型排布,并由胶体固定。而大家关注的核心就是最下面这颗潜望式长焦镜头了。

三颗镜头呈L型排布三颗镜头呈L型排布

说到十倍混合光变,抛开物理+算法防抖,以及多镜头弥补裁切损失这些因素外;核心其实是多倍的物理变焦;Reno用一颗“27毫米左右等效焦距的主镜头”与“潜望式125毫米左右等效焦距的潜望式镜头”,完成了近五倍的物理变焦。整个过程的奥秘则在于如何把长焦镜头压缩在合理体积范围内。

潜望式镜头结构作为一个整体被封在独立的金属框内潜望式镜头结构作为一个整体被封在独立的金属框内

首先是横向堆叠,根据网上数据这颗潜望式镜头尺寸为11.5*5.7*24.5毫米;并且独立封装在另外一个金属罩中。打开以后,除了一般镜头该有的CMOS外,能看到远大于常规尺寸的镜片与折射棱镜。

机身折叠以及内部结构机身折叠以及内部结构

这种横向排布是缩减长焦镜头体积的一部分,而另一方面,OPPO订制了镜片模组,将圆形镜片进一步平行切割,减少了体积占用,也就是D-Cut模组的由来。

此外潜望式镜头内部还安排有线圈,通过电磁控制来达到防抖的效果。

横向线性马达很小 但体验不错横向线性马达很小 但体验不错
  以上,本次拆解的核心告一段落。整体而言Reno 10倍变焦版在内部布局上异常紧凑,并且脑洞大开。除满足基本布局,还对升降式结构、底部横向线性马达留出了体验提升的空间。机身内部散热逻辑 层次清晰、接口与原件保护充分,应该算上今年年上半年给人惊喜最大的旗舰机了。
